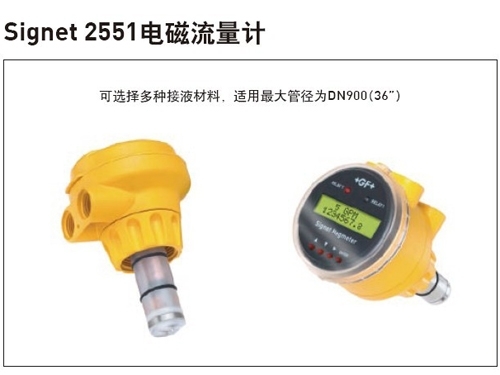

+GF+ Signet 2551數顯式電磁流量計
+GF+ Signet 2551數顯式電磁流量計
+GF+ Signet 2551數顯式電磁流量傳感器的特點與性能:
·需要電源，5-24VDC (根據輸出信號的不同，電源要求稍有區別)
·輸出信號為方波頻率信號，方波頻率信號/10，鏡像繼電器1功能，S3L數字信號，4~20mA
·W標準電流信號
·帶就地的流量指示：瞬時流量，可復位的累積流量
·繼電器功能：兩個SPDT，一個固態繼電器
·線性度：讀數的±1%
·有效測量的流速范圍： ± 0.05~10m/s
·適用的管徑尺寸范圍：1/2~8in (DN15~DN200)
·安裝方式：管道直插式
·過程接口尺寸：1-1/4“NPSM
·材料：①接液部分材料：316 SS+PP/PVDF+FPM 或哈氏合金C+PVDF+FPM
②外殼材料：PBT
③密封圈材料：FPM(標配)，EPDM，Kalrez®
·最大工作溫度與壓力：85℃，10bar
·介質的最小電導率值：20uS/cm
·防護等級：NEMA 4X/IP65
·能夠兼容的Signet變送器：8550，8900，5600
插入式電磁流量變送器
+GF+Signet 2551插入式電磁流量變送器使用和安裝都很方便，沒有可動部件，不需維護；可靠性和性價比高的通用型流量變送器。
技術規格：
接濕材料：傳感本體，電極，接地環
-P0，-P1：聚炳烯和不銹鋼
-T0，-T1：PVDF和耐腐鎳基合金
O型圈：標準EPM；可選擇材料EPDM，
外殼：PBT
防護等級：NEMA4X/IP65（當正確安裝）
接線要求：
4到20mA：24VDC±10%
頻率：5到24VDC
S3L：4.5到6.5VDC
極性顛倒和短路保護
性能
管道尺寸范圍：-P0，-T0：1/2 到 4 in
-P1,-T1: 5到8in
流量范圍： 最小：0.05m/s(0.15ft/s)
最大：10m/s(33ft/s)
線性：+/-(讀數的1%+最大量程的0.1%)
可重復性：讀數的+/-0.5%@25℃
最小電導：20μS/cm
輸出規格：
電流輸出（4到20mA）
兩線制-定向輸出
回路精度：最大誤差32 μA
(@25℃@ 24VDC)
溫度漂移：+/- μA最大每℃
電源干擾：+/- μA 每伏
隔離：低電壓< 48 VAC/DC從電極和輔助電源
最大電纜長度：300m
出錯狀態：22mA
頻率輸出：
上升最大電壓：30VDC
下降電平：< 0.8V@20mA
短路保護：=< 30V@0Ω保持上升電平1小時
極性顛倒保護：-40V
過電壓保護：40V帶上升電平電阻
最大電流損耗：50mA，極限電流
最大電纜長度：300m
兼容性：可帶Signet5075，5500，5600，8550，8900
S3L輸出：
ASCII碼，TTL電平9600tps
最大電纜長度：按S3L指標
兼容性可帶：Signet8900
環境要求
存儲溫度：-20℃到70℃
相對濕度：0—95%（不結露）
工作溫度：
環境溫度：-10℃到70℃
介質溫度： 0℃到85℃
最大工作壓力：10.3bar@25℃
